AutoScan-K 3B Ölçüm Sistemi
AutoScan–K Serisi, makine görüsü teknolojisi ile temassız ve tahribatsız otomatik 3B denetim gerçekleştirebilen ileri seviye bir sistemdir. Ekstra yüksek hassasiyet sunan bu sistem, çevrim içi parti bazlı tarama ve denetim işlemlerini etkili şekilde yürütebilir. 7/24 kesintisiz çalışma kapasitesi ile AutoScan–K, üreticilerin imalat maliyetlerini azaltmasına, ürünleri daha hızlı pazara sunmasına ve yatırım getirisini artırmasına yardımcı olur. Çeşitli çalışma modlarıyla donatılan sistem, farklı endüstriyel senaryolara kolayca uyum sağlar. Gelişmiş makine görüsü algoritmaları sayesinde robot hareketlerini hassas şekilde kontrol ederek, verimli ve tam otomatik parti denetimini mümkün kılar.
Tam Otomatik Denetim Süreci

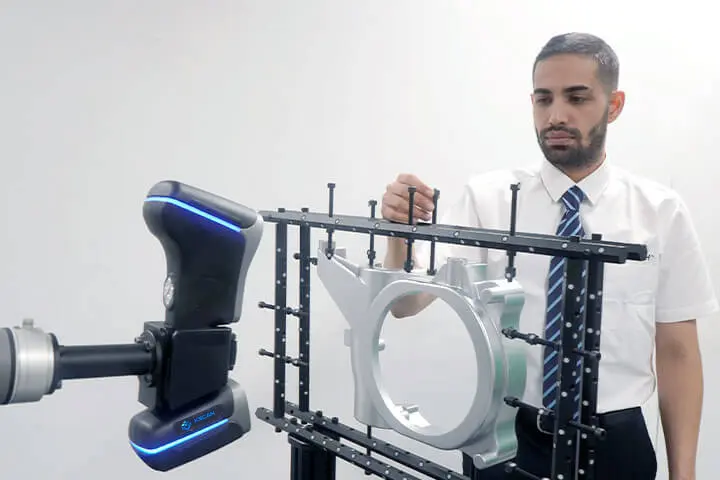

AutoScan–K, insan müdahalesine ihtiyaç duymadan çalışan tam otomatik bir 3B tarayıcıdır. Farklı ürünler için tarama yolları ve ölçüm süreçleri bir kez tanımlandıktan sonra, sistem parti bazlı 3B tarama ve denetimi otomatik olarak gerçekleştirir. Tarama tamamlandıktan sonra, sistem veri karşılaştırması yaparak otomatik denetim raporları oluşturur. Bu sayede hem zaman tasarrufu sağlanır hem de kalite kontrol süreçlerinde standartlaştırılmış, tekrarlanabilir sonuçlar elde edilir.
Kişiselleştirilmiş Ölçüm Süreçleri
AutoScan–K, farklı iş parçalarının özelliklerine göre uyarlanabilen birden fazla ölçüm modu sunar. Farklı denetim ihtiyaçlarını karşılamak amacıyla, parçalar birden fazla açıdan sabitlenerek özel tarama yolları oluşturulabilir. Bu esnek yapı sayesinde sistem, karmaşık geometrilere sahip parçalar üzerinde bile yüksek hassasiyetli ve özelleştirilmiş denetim süreçlerini başarıyla gerçekleştirebilir.
Güvenli ve Güvenilir Tahribatsız Muayene (NDT)
AutoScan-K, otomatik optik ölçüm teknolojisine dayanarak temassız ve tahribatsız akıllı test süreçlerini başarıyla gerçekleştirir. Bu sistem, güvenli, güvenilir ve farklı üretim ortamlarında kullanılabilecek şekilde tasarlanmıştır. Entegre endüstriyel akıllı döner tablalar sayesinde, parçaların her açıdan verimli ve kör noktasız denetimi mümkün hale gelir. Bu da özellikle karmaşık geometrili iş parçalarında eksiksiz ve yüksek doğrulukta ölçüm sağlar.
Hassas ve Etkili Ölçüm
AutoScan-K, farklı boyut, ağırlık ve malzeme özelliklerine sahip iş parçalarını yüksek doğrulukla kontrol edebilir. Sistem, 45 adede kadar lazer çizgisi oluşturarak yüksek yoğunluklu veri taraması yapabilir ve saniyede 1.650.000 ölçüm hızına ulaşabilir. Zorlu endüstriyel ortamlarda bile 0,010 mm çözünürlük ve 0,030 mm/m hacimsel doğruluk ile kesin 3B denetim sağlar. Bu sayede üretim süreçlerinde kalite kontrol, tekrarlanabilirlik ve güvenilirlik en üst seviyeye çıkarılır.
Entegre Sistem Desteği
AutoScan-K sistemi, SDK arayüzü üzerinden kontrol edilebilecek şekilde entegre sistem desteği sunar. Bu özellik sayesinde kullanıcılar, yazılımı kendi uygulamalarına entegre edebilir ve özelleştirilmiş otomasyon çözümleri oluşturabilir.
Teknik Özellikler
| Tip | Otomatik Tarama-KM II | Otomatik Tarama-KM | |
| Tarama modu | Ultra hızlı tarama | 17 çapraz mavi lazer | 11 çapraz mavi lazer |
| Hiperfine tarama | 7 mavi paralel lazer çizgisi | ||
| Geniş alan taraması | 11 paralel kızılötesi lazer çizgisi | ||
| Derin delik taraması | 1 ekstra mavi lazer çizgisi | ||
| Doğruluk (1) | 0,020 mm’ye (0,0008 inç) kadar | ||
| Tarama hızı | 4.150.000 ölçüm/sn | 2.700.000 ölçüm/sn | |
| Maksimum tarama alanı | 1440 mm × 860 mm (57,0 inç × 33,9 inç) |
||
| Lazer sınıfı | SINIF Ⅱ (göz güvenli) | ||
| Çözünürlük | 0,010 mm (0,0004 inç) | ||
| Fotogrametri sistemi | Tarama alanı | 3760 mm × 3150 mm (148,0 inç × 124,0 inç) |
|
| Alan derinliği | 2500 mm (98,4 inç) | ||
| Hacimsel doğruluk (2) | Tek başına çalış | 0,015 mm + 0,030 mm/m (0,0006 inç + 0,00036 inç/ft) |
|
| 1 m referans çubuğuyla çalışın | 0,015 mm + 0,020 mm/m (0,0006 inç + 0,00024 inç/ft) |
||
| MSCAN-L15 ile çalışın | 0,015 mm + 0,012 mm/m (0,0006 inç + 0,00014 inç/ft) |
||
| Mesafe uzaklığı | 300 mm (11,8 inç) | ||
| Alan derinliği | 925 mm (36,4 inç) | ||
| Dosya formatları | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk vb. | ||
| Çalışma sıcaklığı aralığı | -10℃-40℃ (14℉-104℉) | ||
| Arayüz modu | USB 3.0 | ||
| Patentler | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2 | ||
