AutoScan-K 3B Ölçüm Sistemi
AutoScan-K Serisi, makine görüsü teknolojisine dayalı olarak temassız ve tahribatsız otomatik 3B denetim gerçekleştirebilen ileri düzey bir sistemdir. Yüksek hassasiyet sağlayan bu sistem, çevrim içi parti bazlı tarama ve denetim süreçlerini verimli bir şekilde yürütebilir. 7/24 kesintisiz çalışma yeteneğiyle, AutoScan-K 3B sistemi üreticilerin imalat maliyetlerini düşürmesine, ürünlerin pazara sunulma süresini kısaltmasına ve yatırım getirisini artırmasına yardımcı olur. Farklı çalışma modlarıyla donatılan sistem, çeşitli endüstriyel senaryolara kolayca uyum sağlar. Gelişmiş makine görüsü algoritmaları sayesinde robot hareketlerini hassas şekilde kontrol ederek, otomatik ve yüksek verimli parti denetimini mümkün kılar.
Üretim Hattıyla Kusursuz Entegrasyon
Otomatik optik izleme teknolojisine dayanan AutoScan-K, üretim hattına sorunsuz şekilde entegre olacak şekilde tasarlanmıştır. Çevrim içi (online) otomatik denetim süreçlerini destekleyerek, üretim sürecindeki yinelemeli işlemlerin verimliliğini önemli ölçüde artırır. Bu entegrasyon sayesinde, sistem sürekli üretim akışına uyum sağlar ve manuel müdahaleye ihtiyaç duymadan kesintisiz kalite kontrol gerçekleştirilmesini mümkün kılar.
Çoklu Konfigürasyon Seçenekleri
AutoScan-K, farklı donanımlarla entegre çalışarak özelleştirilebilir ölçüm çözümleri sunar. El tipi 3B tarayıcı, taşınabilir CMM, MSCAN fotogrametri sistemi, döner platformlar ve kılavuz ray sistemleri ile birlikte kullanıldığında, eş zamanlı optik izleme ve tarama mümkün hale gelir. Bu esnek yapı sayesinde sistem, çeşitli uygulama senaryolarında kişiselleştirilmiş, yüksek verimli ve modüler çözümler sunar.
Hassas Denetimi Hızlandırın

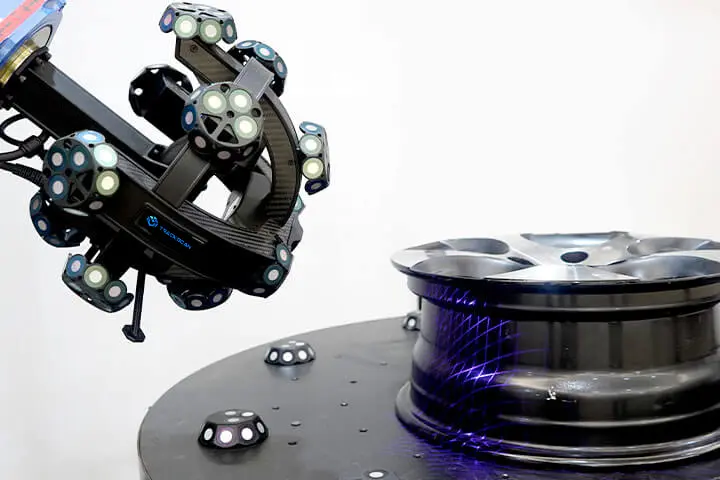

Mavi lazer teknolojisi ve senkronize izleme sistemleri sayesinde AutoScan–K, saniyede 1.900.000 ölçüm noktasına ulaşabilir ve 0,025 mm hassasiyet ile ölçüm gerçekleştirebilir. Bu gelişmiş yapı, dış etkenlerden etkilenmeden verimli ve esnek otomatik üretim süreçlerinin yürütülmesini sağlar. Böylece üreticiler, hem yüksek doğrulukta kalite kontrol hem de hızlı veri toplama avantajını bir arada elde eder.
Askeri Sınıfına Dayanıklı
AutoScan-K, sıcaklık değişimleri, titreşim, toz gibi dış etkenlerden etkilenmeyen askeri sınıf tasarımıyla, zorlu endüstriyel ortamlarda üstün uyum ve kararlılık sunar. Bu sağlam yapı, sistemin güvenilirliğini ve sürekli çalışma kabiliyetini en üst düzeye çıkarır.
Kolay Kullanım
Tek tuşla başlatma, çevrimdışı programlama ve otomatik denetim raporlama özellikleri sayesinde, AutoScan–K her düzeyde kullanıcı için basit ve sezgisel bir kullanım deneyimi sunar. Operatörlerin teknik uzmanlık seviyesi ne olursa olsun, ölçüm işlemleri hızlı ve zahmetsiz şekilde tamamlanabilir.
Teknik Özellikler
| Tip | Otomatik Tarama-T550 | Otomatik Tarama-T542 | |
| Tarama modu | Ultra hızlı tarama | 21 çapraz mavi lazer | 17 çapraz mavi lazer |
| Hiperfine tarama | 7 mavi paralel lazer çizgisi | ||
| Derin delik taraması | 1 mavi lazer çizgisi | ||
| Doğruluk (1) | 0,025 mm’ye (0,0009 inç) kadar | ||
| Ölçüm oranı | 2.600.000 ölçüm/sn | 2.200.000 ölçüm/sn | |
| Maksimum Tarama Alanı | 500 mm × 600 mm (19,7 inç × 23,6 inç) | ||
| Lazer sınıfı | Sınıf II (göz güvenli) | ||
| Çözünürlük | 0,020 mm (0,0008 inç) | ||
| Hacimsel doğruluk (2) | 10,4 m³ | 0,060 mm (0,0025 inç) | |
| 18,0 m³ | 0,075 mm (0,0030 inç) | ||
| Hacimsel doğruluk (MSCAN fotogrametri sistemi ile) | 0,044 mm + 0,012 mm/m (0,0017 inç + 0,00014 inç/ft) | ||
| Taşınabilir CMM T-Probe’un tek nokta tekrarlanabilirliği | 0,030 mm (0,0012 inç) | ||
| Delik pozisyonunun doğruluğu | 0,050 mm (0,0020 inç) | ||
| Nesne Boyutu (Önerilen) | 100 mm–8000 mm (3,9 inç × 315,0 inç) | ||
| Mesafe uzaklığı | 300 mm (11,8 inç) | ||
| Alan derinliği | 400 mm (15,7 inç) | ||
| Dosya Formatları | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc veya özelleştirilmiş | ||
| Çalışma sıcaklığı aralığı | -10°C–40°C (14℉-104℉) | ||
| Çalışma nemi (Yoğuşmasız) | %10–%90 RH | ||
| Arayüz modu | USB 3.0 | ||
| Sertifikasyon | CE, UL | ||
| Patentler | CN106500627, CN106500628, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, C N214379242U, CN214379241U, CN109000582B, CN112802002B, CN210567185U, CN211121096U, CN214149174U, CN114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1 | ||
