KSCAN-Magic: Küçük ve Büyük Parçalar İçin El Tipi 3B Tarayıcı
KSCAN-Magic 3B Tarayıcı Serisi, yenilikçi bir yaklaşım sunarak kızılötesi ve mavi lazeri birleştiren gelişmiş kompozit 3B tarama teknolojisini bir araya getirir. Bu eşsiz el tipi 3B tarayıcı, farklı endüstrilerde geniş uygulama alanı ve üstün esneklik sağlar.
Hassasiyet ve çok yönlülük odaklı tasarlanan KSCAN-Magic, beş farklı çalışma moduna sahiptir:
-
Kızılötesi paralel lazerlerle geniş alan tarama
-
Mavi çapraz lazerlerle ultra hızlı tarama
-
Mavi paralel lazerlerle yüksek çözünürlüklü detay tarama
-
Tek mavi lazerle derin delik tarama
-
Dahili geniş alan fotogrametri sistemi
Hızlı, Hassas ve Derinlik Odaklı Ölçüm Performansı
KSCAN-Magic, yüksek tarama hızı, mikron seviyesinde hassasiyet ve geniş alanlarda ince detayların yakalanmasını sağlayan derin görüş alanı ile öne çıkar.
Karanlık ve yansıtıcı yüzeylerde üstün performans sergileyen bu cihaz, özellikle rüzgar türbinleri, otomotiv gövde parçaları ve hidroelektrik ekipmanları gibi endüstriyel uygulamalar için idealdir.
Tek Cihazda Beş Farklı Mod
Dahili Geniş Alan Fotogrametrisi ile Yüksek Doğruluk
Çoklu Spektrum ile 3 Boyutlu Tarama
4.150.000 ölçüm/sn’ye varan yüksek tarama hızı
0,020 mm'ye kadar doğruluk
925 mm Alan Derinliği
Taşınabilir 3B Tarayıcıların Performansını Deneyimleyin
Laboratuvarda, atölyede ya da sahada olun fark etmez – taşınabilir ve metroloji sınıfı 3B tarayıcılar; kullanım kolaylığı, yüksek hassasiyet, detaylı çözünürlük, güvenilir performans ve hızlı veri toplama özellikleriyle her ortamda yanınızda.
Beş Farklı Mod Parmaklarınızın Ucunda
KSCAN-Magic, sunduğu beş farklı tarama modu ile sınırsız ölçüm olanağı sunarak, tüm metroloji ihtiyaçlarınız için eksiksiz bir çözüm haline gelir.
Metroloji Sınıfı NDT Ölçümleri
KSCAN el tipi 3B tarayıcı, 0,020 mm’ye kadar olağanüstü tarama hassasiyeti sunar. MSCAN-L15 fotogrametri sistemi ile birlikte kullanıldığında ise 0,015 mm + 0,012 mm/m seviyelerinde yüksek hacimsel doğruluk elde edilir.
Bu ileri teknoloji, ultra yüksek hassasiyetli tahribatsız muayene (NDT) uygulamalarında kritik rol oynar ve farklı endüstrilerin kalite kontrol gereksinimlerine etkin bir çözüm sunar.
Esnek Kullanım Alanları

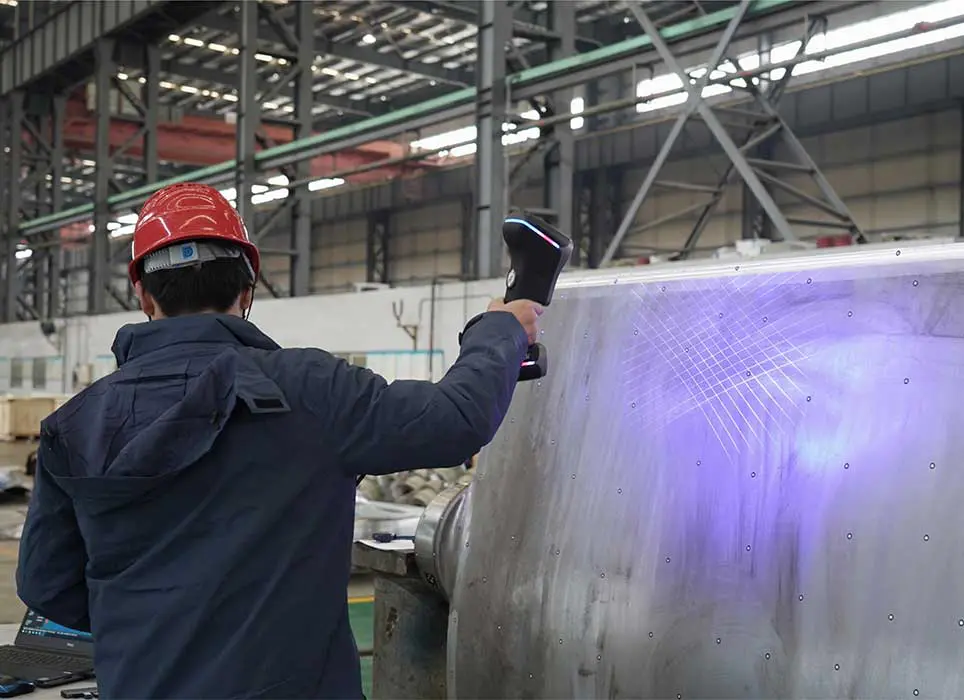

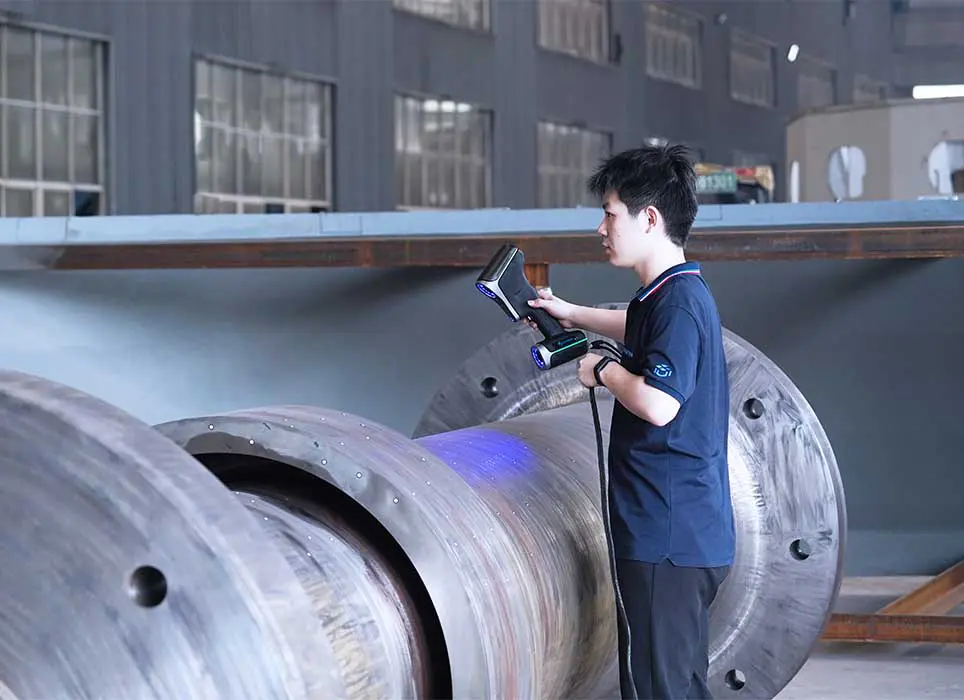

KSCAN-Magic, hafif ve taşınabilir yapısı sayesinde titreşim, sıcaklık ve nem gibi zorlu çevresel koşullardan etkilenmeden, her zaman ve her yerde 3B ölçüm yapma olanağı sunar.
Farklı yüzey türlerinde yüksek performans gösteren bu sistem; yansıtıcı ve siyah yüzeyler dahil olmak üzere çeşitli malzemeleri doğru şekilde tarayarak hassas 3B veri toplar.
Sac Metal Kenar Kontrolü
KSCAN-Magic, isteğe bağlı akıllı kenar değerlendirme modülü ile donatılabilir. Yüksek hassasiyetli gri tonlamalı değer ölçüm teknolojisi sayesinde; delikler, slotlar ve dikdörtgen gibi kapalı geometrik özellikler, kalıplanmış veya işlenmiş parçalarda yerinde (sahada) detaylı ve hassas şekilde denetlenebilir. Bu özellik, sahada yapılan denetimlerde bile tekrarlanabilir ve tutarlı ölçüm sonuçları elde edilmesini sağlar.
Temaslı Prob Ölçümü
KSCAN-Magic, taşınabilir CMM cihazı K-Probe ile entegre çalışarak, erişilmesi zor alanlar ve karmaşık detaylara sahip parçalar için akıllı temas ölçüm çözümü sunar. Bu özel 3B çözüm, yüksek doğrulukta ve kapsayıcı ölçüm sonuçları sağlayarak kalite kontrol süreçlerini daha hassas ve güvenilir hale getirir.
Boru ölçümü
KSCAN-Magic, sahip olduğu çeşitli tarama modları sayesinde farklı boyut ve malzemelerdeki boruları yüksek hassasiyetle 3B tarayabilir. Opsiyonel yazılımlar ile birlikte kullanıldığında, borular üzerinde tersine mühendislik ve kalite kontrol denetimleri de kolaylıkla gerçekleştirilebilir.
Otomatik 3B Sistem Entegrasyonu
KSCAN-Magic, Scantech’in otomatik 3B denetim sistemleri ile entegre çalışabilir. Bu sayede, kolay kurulum, akıllı kontrol ve tam otomatik seri denetim süreçleri zahmetsizce gerçekleştirilebilir.
Başlamaya Hazır Mısınız?
En gelişmiş 3B tarama sistemiyle 3B dünyamızı yeniden şekillendirin.
Teknik Özellikler
| Tip | KSCAN-Magic | KSCAN-Magic II | |
| Tarama modu | Ultra hızlı tarama | Çapraz 11 mavi lazer | Çapraz 17 mavi lazer |
| Hiperfine tarama | 7 mavi paralel lazer çizgisi | ||
| Geniş alan taraması | 11 paralel kızılötesi lazer çizgisi | ||
| Derin delik taraması | 1 ekstra mavi lazer çizgisi | ||
| Doğruluk (1) | 0,020 mm’ye (0,0008 inç) kadar | ||
| Tarama hızı | 2.700.000 ölçüm/sn | 4.150.000 ölçüm/sn | |
| Maksimum Tarama alanı | 1440 mm × 860 mm (57,0 inç × 33,9 inç) | ||
| Lazer sınıfı | SINIF Ⅱ (göz için güvenli) | ||
| Çözünürlük: | 0,010 mm (0,0004 inç) | ||
| Fotogrametri sistemi | Tarama alanı | 3760 mm × 3150 mm (148,0 inç × 124,0 inç) | |
| Alan derinliği | 2500 mm (98,4 inç) | ||
| Hacim doğruluğu （2） | Tek başına çalışma | 0,015 mm + 0,030 mm/m (0,0006 inç + 0,00036 inç/ft) | |
| 1m referans çubuğuyla çalışma | 0,015 mm + 0,020 mm/m (0,0006 inç + 0,00024 inç/ft) | ||
| MSCAN-L15 ile çalışma | 0,015 mm + 0,012 mm/m (0,0006 inç + 0,00014 inç/ft) | ||
| Mesafe uzaklığı | 300 mm (11,8 inç) | ||
| Alan derinliği | 925 mm (36,4 inç) | ||
| Çıktı dosya formatları | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk vb. | ||
| Çalışma sıcaklığı aralığı | -10℃-40℃ (14℉-104℉) | ||
| Arayüz modu | USB 3.0 | ||
| Patentler | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2 | ||
