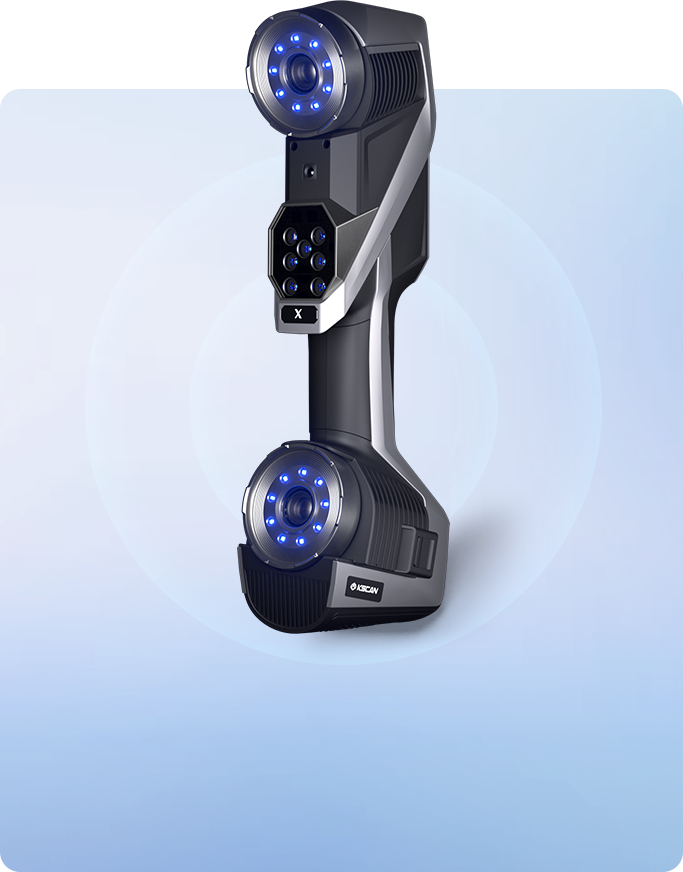

KSCAN-X: Büyük Parçalar İçin El Tipi 3B Tarayıcı
SCANTECH’in gelişmiş kablosuz teknolojisi ve uyarlanabilir fotogrametri sistemiyle güçlendirilen KSCAN-X, büyük ölçekli 3B ölçümler için yeni bir standart belirleyen, akıllı ve kablosuz geniş alan 3B tarayıcıdır.
Geniş Alan Tarama ve Olağanüstü Hassasiyet
Çok Yönlü Uygulamalar
Aşırı Büyük Parçalar | Yüksek Verimlilik
Geniş Görüş Alanı (FOV) Taraması:
KSCAN-X, 4×21 mavi lazer çizgisiyle geniş alanlı, yüksek verimli tarama imkânı sunar. Tek bir taramada geniş yüzeyleri dijitalleştirir. Bu sistem, 0,075 mm’ye kadar olağanüstü hassasiyet sunarken, hacimsel doğruluk da 0,075 mm + 0,010 mm/m seviyelerine ulaşır.
Uyarlanabilir Fotogrametri:
Gelişmiş adaptif fotogrametri sistemi sayesinde, KSCAN-X uzun mesafeli ölçümlerde bile yüksek hassasiyet sağlar. Kümülatif hataları ortadan kaldırır ve tutarlı hacimsel doğruluk sunar. Zorlu üretim ortamlarında bile hem büyük ölçekli hem de detaylı parçalarda kararlı ve yüksek doğrulukta sonuçlar elde etmenizi sağlar.
Orta ve Büyük Boyutlu Parçalar | İnce Detaylar
KSCAN-X’in orta mesafe tarama modu, 27 adet mavi lazer çapraz çizgisiyle, 0,5 m ile 2 m arasındaki parçaların yüksek hassasiyetle taranması için özel olarak tasarlanmıştır. 0,030 mm’ye kadar ulaşan ölçüm hassasiyetiyle, karmaşık eğriler veya ince detaylar içeren parçaların dahi doğru ve güvenilir kalite kontrolünü sağlar.
Derin Delik Ölçümü | Kör Noktasız
KSCAN-X, benzer ürünlere kıyasla daha kompakt ve hafif bir tasarıma sahiptir. Daha kısa bir optik taban mesafesi (baseline) ve derin delik tespiti için özel olarak entegre edilmiş mavi lazer çizgisi sayesinde; boru iç yüzeyleri, dişli boşlukları gibi ulaşılması zor alanlarda eksiksiz ve hassas veri toplama imkânı sunar.
Zor erişilen bölgelerde dahi kör noktasız tarama sağlayarak kalite kontrol süreçlerinde tam kapsama ve yüksek doğruluk garanti eder.
Gerçek Kablosuz Tarama
KSCAN-X, tamamen kablosuz çalışma özelliği sayesinde; enerji erişiminin sınırlı olduğu ortamlarda, yüksek alanlarda veya uzak lokasyonlarda bile kesintisiz 3D tarama imkânı sunar.
Gerçek kablosuz özgürlüğü ile 3D ölçüm süreçlerinde maksimum hareket serbestliği sağlar.
Kabloya ihtiyaç duymadan, tarama işlemlerinin kesintisiz devam etmesini sağlar. Saha kullanımı için idealdir.
Yüksek hızlı veri aktarımı için geliştirilmiş bu teknoloji, kararlı ve hızlı kablosuz bağlantı garantisi sunar.
Daha Hızlı ve Daha Akıcı Tarama
Yenilikçi dörtlü çapraz mavi lazer teknolojisi ve yüksek kare hızlı işlemci çipi ile güçlendirilen KSCAN-X, ölçüm verimliliğinde büyük bir sıçrama sağlar.
Zorlu üretim ortamlarında bile büyük parçalar için hızlı ve hassas ölçümler sunar.
Öne Çıkan Teknik Özellikler:
4×21 Dörtlü Çapraz Mavi Lazer Çizgisi
Geniş alanları yüksek doğrulukla taramak için optimize edilmiştir.6.450.000 ölçüm/sn’ye kadar tarama hızı
Hızlı veri toplama ile zaman tasarrufu sağlar.180 FPS Yüksek Kare Hızı
Gerçek zamanlı, kesintisiz ve akıcı tarama deneyimi sunar.Daha Az İşaretleyici (Marker) ile Tarama
Tarama sürecini sadeleştirir, kurulum süresini azaltır ve ölçüm sürecini hızlandırır.
Teknik Özellikler
| Tip | KSCAN-X | |
| Tarama modu | Geniş FOV(Geniş Görüş Alanı) taraması | 84 mavi lazer çizgisi |
| Orta mesafeli tarama | 54 mavi lazer çizgisi | |
| Derin delik taraması | 1 ekstra mavi lazer çizgisi | |
| Fotogrametri | Uyarlamalı fotogrametri | |
| Doğruluk (1) | Orta mesafeli tarama | 0,030 mm |
| Geniş Görüş Alanı | 0,075 mm | |
| Hacimsel doğruluk (1)(2) | 0,075 mm + 0,010 mm/m | |
| Tarama hızı | 6.450.000 ölçüm/sn | |
| Maksimum tarama alanı | 2600mm*1800mm | |
| Çalışma mesafesi | 0,30 – 2,50 m | |
| Nesne boyutu | 0,5m ~ 15m | |
| Lazer sınıfı | Sınıf Ⅱ (göz güvenli) | |
| Çözünürlük | 0,1 mm | |
| Boyut | 344 mm*124 mm*99 mm | |
| Kameralar arası mesafe | 235 mm | |
| Bağlantı | Arayüz modu | USB3.0 Tip-B |
| Kablosuz standart | Wi-Fi 6, 802.11a/b/g/n/ac | |
| Kablosuz bağlantı | Çift WNIC’yi Destekleyin | |
| Akıllı ve kablosuz mod | Destekleniyor | |
| Kesintisiz güç kaynağı | Destekleniyor | |
| Çevreye Uyum Sağlama | Çalışma ortamı | Atölye ortamına uygun |
| Çalışma sıcaklığı aralığı | -10~40℃ | |
| Çalışma nemi | %10-90 RH | |
| Koruma derecesi | IP50 | |
| Patent | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B | |
| (1) ISO 17025 akreditasyonlu: Performans, JJF1951 spesifikasyonu, VDI/VDE 2634 Bölüm 3 standardına göre değerlendirilir. (2) 800 mm yüksek hassasiyetli ölçek çubuğu ile eşleştirilmiştir. | ||
| *Firmamız, bu kılavuzda yer alan parametreleri ve görselleri hukuksal çerçevede yorumlama ve değiştirme hakkını saklı tutar. | ||
