TrackProbe 3B Sistemi
Takip özellikli i-Probe ve en yeni optik takip ünitesi i-Tracker’dan oluşan TrackProbe 3B ölçüm sistemi, metroloji seviyesinde yüksek hassasiyetli ölçümler için tasarlanmıştır. Çok yönlü bir 3B dijitalleştirici olarak, üretim sahasında fikstür ayarlama, referans işaretleme, geometrik ve boyutsal mühendislik makine denetimleri gibi görevlerde üstün performans gösterir. Yüksek doğruluk, taşınabilirlik ve kullanım kolaylığı sayesinde, büyük ölçüm hacimlerinde, uzun mesafelerde ve zorlu koşullarda parçalar için kaliteli ölçümler sağlar. TrackProbe, hem küçük hem de büyük parçalar üzerinde herhangi bir ölçüm durumu sınırlaması olmaksızın esnek ve güvenilir 3B ölçümler yapmanıza olanak tanır.
49 m³’e Kadar Ölçüm Hacmi
Uzunluk: 500 mm
Kesintisiz Ölçüm
Kolay Hareket Kabiliyeti
Tarama ve Prob Kullanımı
Kablolu ve Kablosuz Veri Transferi
TrackProbe 3B Performansını Deneyimleyin
TrackProbe 3B Dijitalleştirici’nin sunduğu yüksek hassasiyeti yakından keşfedin. Fikstür ayarlamadan boyutsal denetime kadar mühendislik uygulamalarındaki çok yönlü kullanım alanlarını inceleyin. TrackProbe ile yeni fırsatların kapısını aralayın.
Geniş Ölçüm Alanı
Geniş görüş alanına sahip i-Tracker ile birlikte kullanıldığında, i-Probe 6 metreye kadar mesafedeki parçaları ölçebilir. Takip mesafesi 10 metreye kadar uzatılabilir. Geniş alan ölçüm yeteneği sayesinde büyük boyutlu parçalar yüksek doğruluk ve üstün performansla taranabilir.

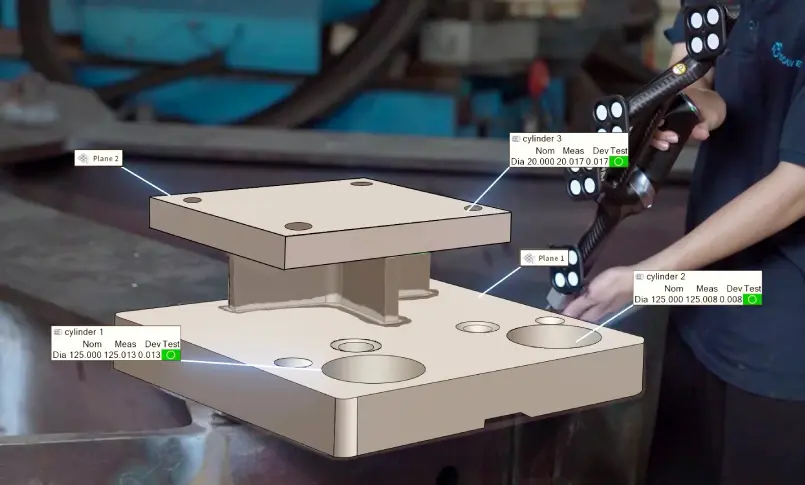

Metroloji Sınıfı Yüksek Hassasiyetli Sonuçlar
TrackProbe, yüksek hassasiyetli optik takip teknolojisi ve güçlü algoritmalar kullanarak farklı parçaların şekil ve GD&T (Geometrik Boyutsal Tolerans) ölçümlerini büyük bir doğrulukla gerçekleştirir. 28,6 m³ hacimde 0,067 mm, 10,4 m³ hacimde ise 0,049 mm hacimsel doğruluk sağlar.
Derin ve Gizli Noktalar İçin Mükemmel Çözüm
500 mm uzunluğa (uç kısmı hariç) ve gelişmiş algoritmaya sahip i-Probe 3D dijitalleştirici, referans delikleri, gizli noktalar ve zor erişilen alanları yüksek doğrulukla ve kolaylıkla ölçebilir. Bazı hedeflerin görünmediği durumlarda bile esnek ve uyumlu performans gösterir.
Otomotiv parçaları, karmaşık havacılık bileşenleri, boru hatları, delikler ve düzensiz yapılı parçaların ölçümünde ideal bir çözümdür.
Kesintisiz Ölçüm ve Kolay Hareket Kabiliyeti
i-Probe 3B dijitalleştirici, optik takip kamerasının görüş alanı içinde olduğu sürece, probun konumuna her açıdan erişilebilir. Takipçi, i-Probe’nin pozisyonunu gerçek zamanlı olarak izler ve koordinat sistemine eşleyerek, probu yeniden konumlandırmaya gerek kalmadan sürekli ölçüm yapılmasını sağlar. Gelişmiş yazılım ve konumlandırma algoritmaları sayesinde, i-Tracker’ın hareket etmesi ve i-Probe’yi takip etmeye devam etmesi için sadece birkaç işaretleyici yeterlidir. Bu, hareket ve ölçüm süreçlerini büyük ölçüde basitleştirirken, büyük parçaların uzun mesafelerden veri toplamasını mümkün kılar.
Çok Yönlü Kullanım Alanları
i-Probe, hafif, taşınabilir ve güvenilir yapısıyla dikkat çeker. Titreşim, sıcaklık değişimleri, nem ve aydınlatma gibi farklı ortam koşullarına rağmen sorunsuz çalışabilir. Dinamik referanslama özelliği sayesinde, pozisyon sapmalarını hesaplar ve düzelterek hem üretim sahasında hem de açık alanda yüksek hassasiyetli ölçümler yapar. Karmaşık yüzeyler, yüksek hassasiyet gerektiren parçalar ve büyük ölçekli nesnelerle rahatlıkla çalışabilir.
Hareket Kabiliyeti Yüksek, Esnek ve Taşınabilir Ölçüm Çözümü
İki Taraflı Veri Aktarım Modu
TrackProbe, hem kablolu hem de kablosuz veri aktarım seçenekleri sunar. Kablosuz mod, kullanıcıların sahada mekanik veya kablo kısıtlaması olmadan ölçüm yapmasına olanak tanırken, kablolu mod özel durumlarda veri aktarımında ekstra güvenlik ve güvenilirlik sağlar.
Tarama ve Ölçüm Arasında Kesintisiz Geçiş
Kendi geliştirdiğimiz 3B yazılımımız TViewer, tarama verileri ile ölçüm verilerinin koordinat sistemlerini otomatik olarak birleştirir. Bu sayede kullanıcılar, tarama ve ölçüm işlemleri arasında kolayca geçiş yapabilir ve daha akıcı bir ölçüm deneyimi yaşar.
Başlamaya Hazır Mısınız?
En gelişmiş 3B tarama sistemi ile 3B dünyanızı yeniden şekillendirin.
Teknik Özellikler
| Tip | İzlemeProbu | |
| Hacimsel doğruluk (1) | 10,4 m³ (İzleme mesafesi 3,5 m) | 0,049 mm (0,0019 inç) |
| 28,6 m³ (İzleme mesafesi 5,0 m) | 0,067 mm (0,0026 inç) | |
| Ölçüm mesafesi (izleyici başına) | Maksimum 10 m (393,7 inç) | |
|
Parça boyut aralığı (tavsiye edilen) |
0,1 m-12 m (3,9 inç × 472,4 inç) | |
| i-Tracker’ın kamera pikseli | 25 MP | |
| i-Probe 500’ün boyutları | 510*145*89 mm (20,1 × 5,7 × 3,5 inç) | |
| i-Probe 500’ün ağırlığı | 700 gr (1,54 lb) | |
| Çalışma sıcaklığı aralığı | 0–45°C (32℉-113℉) | |
|
Çalışma nem aralığı (yoğuşmasız) |
%10–90 RH | |
| Bağlantı | Kablolu ve kablosuz | |
| Hedef sayısı | 16 | |
| Patentler |
ZL201520680513.1, ZL202210065778.5, ZL202221475584.4, ZL202221766958.8, ZL202320545878.8 |
|
(1)ISO 10360-2 standardına uyun.
